產品結構簡潔/適用于各種鋼平臺工況/鋼格網外圍防護,視線好,無安全隱患
鋼平臺升降機,也叫鋼結構平臺升降機,閣樓升降機等,主要用于各種鋼平臺工作樓層間的貨物上下運送,具有額定載重大、起升行程高、載貨平臺大等特點,產品液壓系統設置防墜、上下樓層門互動連鎖,各樓層均設置操作按鈕,實現多點控制,產品結構堅固,升降平穩,維護簡單方便。
結合二十多年的實際出訪現場經驗及成功案例分析,鋼結構升降機主要特點:
(1)安裝場地受限:頂部沒法固定,不適合安裝商用電梯;基坑無法開挖或開挖不易過深,要求平臺自身高度低,可選擇開挖基坑或不挖,配套斜坡使用,另考慮到防水,開挖工作量等因素,總體成本要求低;四周空曠,需要增加外圍防護;
(2)結構形式推薦采用油缸和鏈條配合起升下降,,也可以選用全油缸無鏈條即無牽引形式;
(3)外圍防護結實,無安全隱患,透光,作業時光線充足,升降平臺運行過程中如出現異常便于發現,推薦采用方管框架+菱形鋼板網全防護,也可選擇方管框架+彩鋼瓦或巖棉瓦;
(4)外圍門,牢固,經碰耐撞,操作簡單,故障率低,推薦隨動門,電磁對開門,也可選擇電動鋁合金快速卷簾門,左右移門等;
(5)載重量大(從0.5噸至10噸),占用空間?。ǔ尚统叽鐬椋簩挾?500mm,深度+100mm),平臺根據實際要求定制,從1米*1米到10米*10米都可以設計;起升高度一般不高,根據現場實際情況定制,適合多樓層停靠;
(6)安全要有保障:
a、升降機與各樓層門設置互鎖保護,確保:一、平臺不在本樓層,本樓層門無法開啟;二、所有樓層門必須關閉到位,升降機方可升降作業,門打開升降機停止運;
b、產品具備防墜保護裝置、超載保護裝置;
c、精磨冷拔液壓油缸,進口液壓密封件,確保無漏油、升降平穩自如且不下沉;
d、液壓油管采用雙層鋼絲網加強橡膠管,具備防斷裂功能;
e、采用國標高強度鋼材設計,年產10個億,原材料進貨渠道正規,質量有保障;
(7)使用成本低和維修難度小,平時只需要3個月保障導軌上加點黃油,一年更換一次液壓油就可,成本在1500元-1800元,維修起來也方便,易損件一般都是在油缸和泵站上,都是通用件;
(8)最主要的提供上門測量現場服務,保證訂購產品適合現場工況,安裝時不返工:昂索威爾機械(Answer Well)專業銷售工程師會第一時間進駐現場進行實地測量,為您量身定制最優化的升降解決方案。

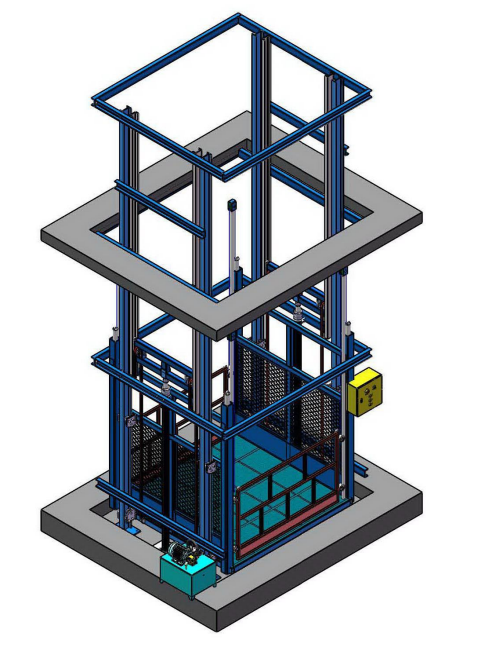

方案圖
技術參數
產品型號 |
額定載重 |
升降行程H(mm) |
臺面尺寸W*L(mm) |
橋廂總高度 |
起升速度(m/min) |
電機功率 |
SJT |
1000∽5000 |
20米以下 |
2000×2000 |
2000 |
6∽9可調 |
1.5/2.2/3.0/5.5/7.5/11.0等 |
載重、升降行程、臺面尺寸可跟進需求定制。定制熱線:400-666-3228 |
(備注:特殊的規格和顏色可以根據客戶的要求定做。)

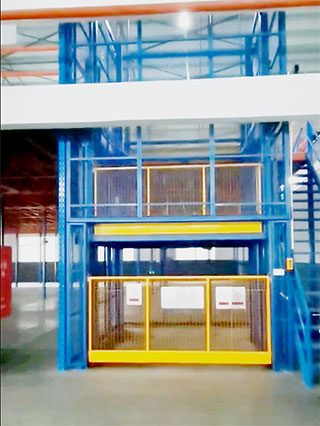

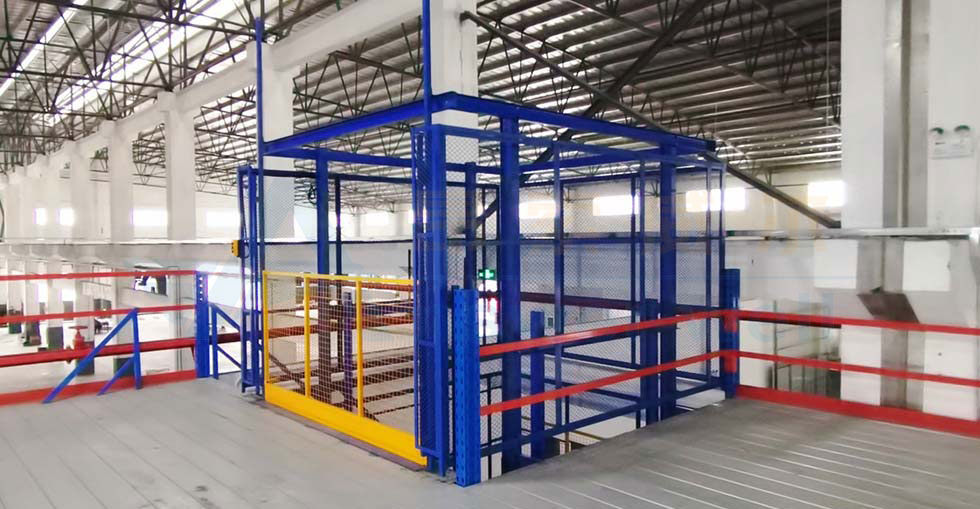

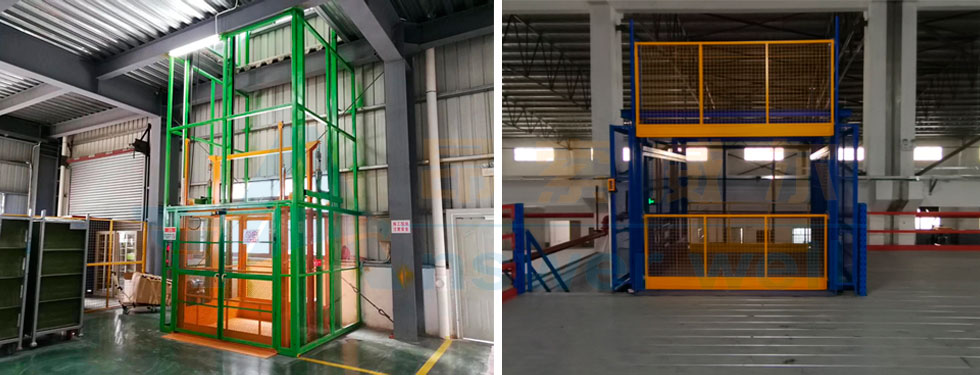

典型案例展示
鋼結構升降平臺產品特點

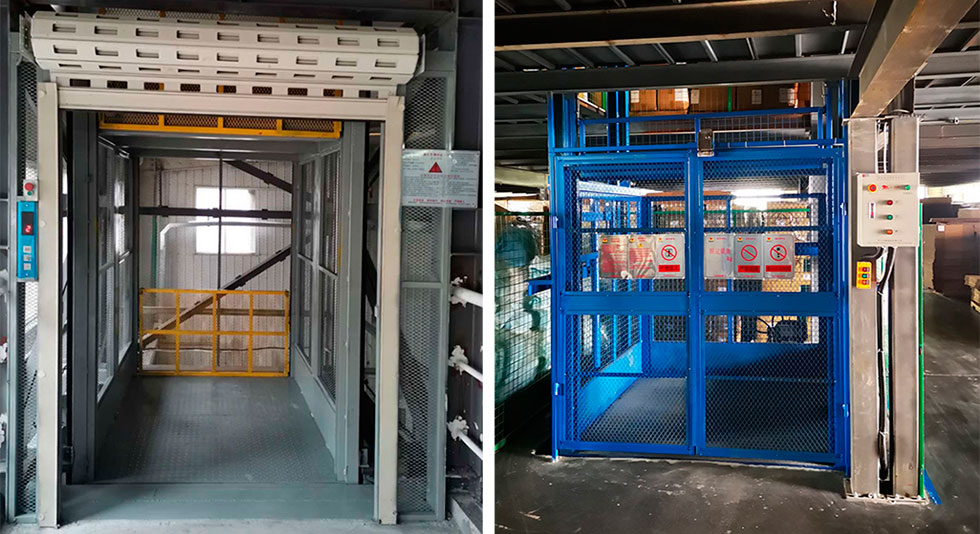

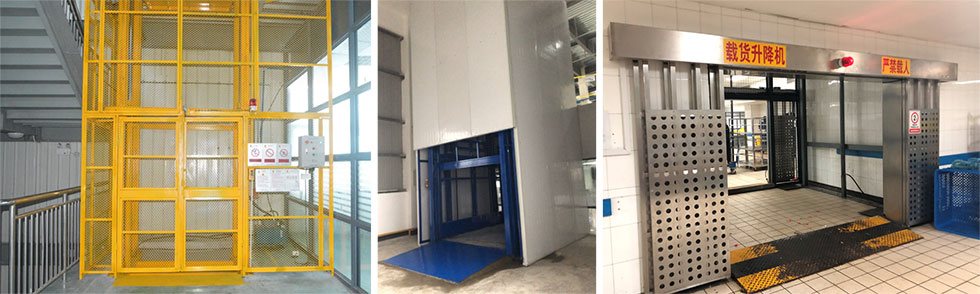

1、外圍安全門(可選):電磁對開門/隨動門/卷簾門等
|
1 |
|
1 |
|
圖1電磁對開門 |
1 |

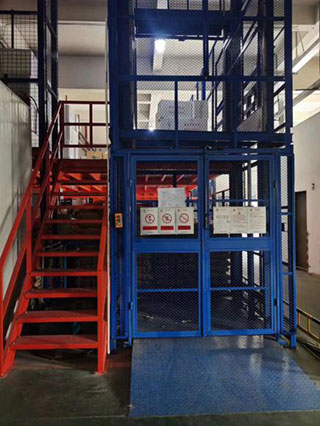

圖2隨動門 |
1 |

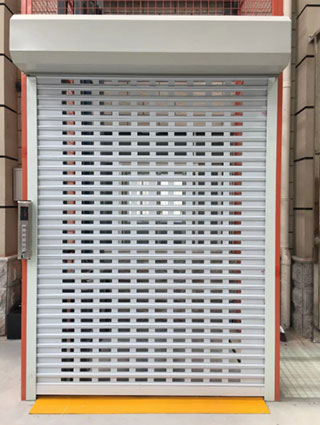

圖3卷簾門 |
圖1帶
門控互鎖雙開門(
對開門),價格低,高配置,安全性能高;
圖2自動滑軌門(
隨動門),安全方便省時省力,升降機上升至二樓時,一樓門自動下降擋住進貨口,二樓門自動上升打開;升降機下降時,一樓門自動上升打開,二樓門自動下降關閉。
圖3卷簾門:電動,快速(開合時間7s內),與升降平臺互鎖。

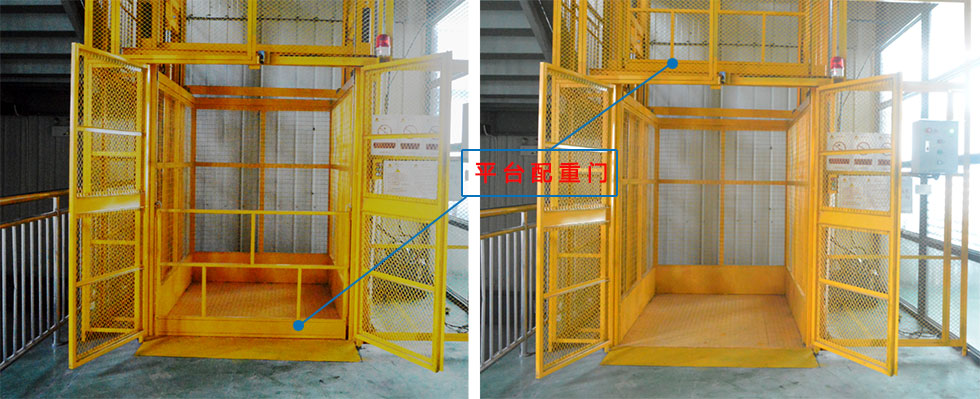

2、平臺配重門 安裝在平臺的進出口,隨平臺一起起升下降,上下開合,有效防止帶輪子的小推車/不規則貨物等超出平臺,造成額外損失甚至損壞機器;
3、外圍防護
|
菱形鋼板網 |
巖棉瓦全封 |
砌墻等 |
4、地坑
5、控制箱/按鍵面板
|
控制面板 |
控制箱內部 |
簡易按鈕 |
電梯按鈕 |
6、一體式泵站:集合電機,泵,壓力表,油路閥塊,油箱等

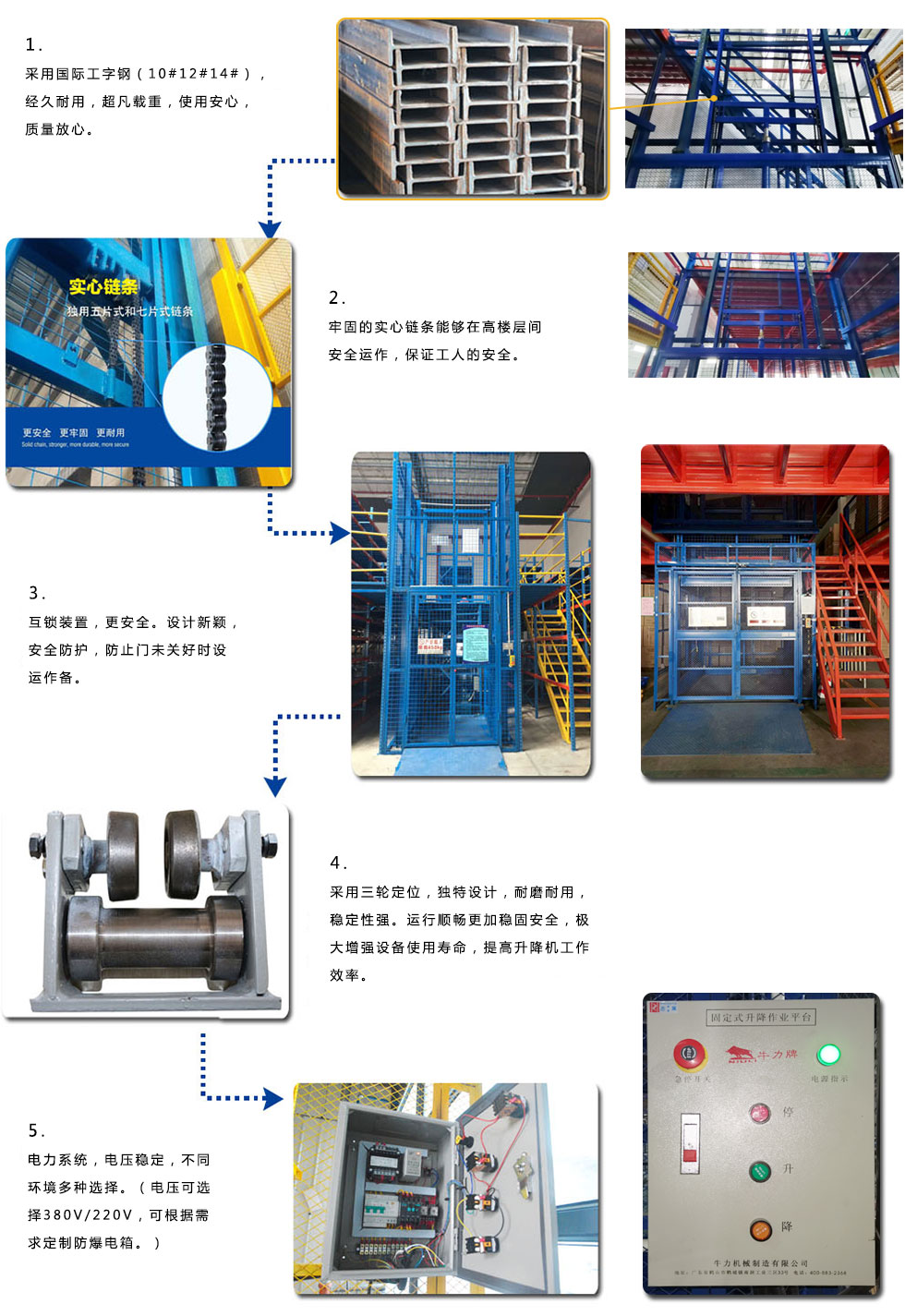

7、其他主要結構件

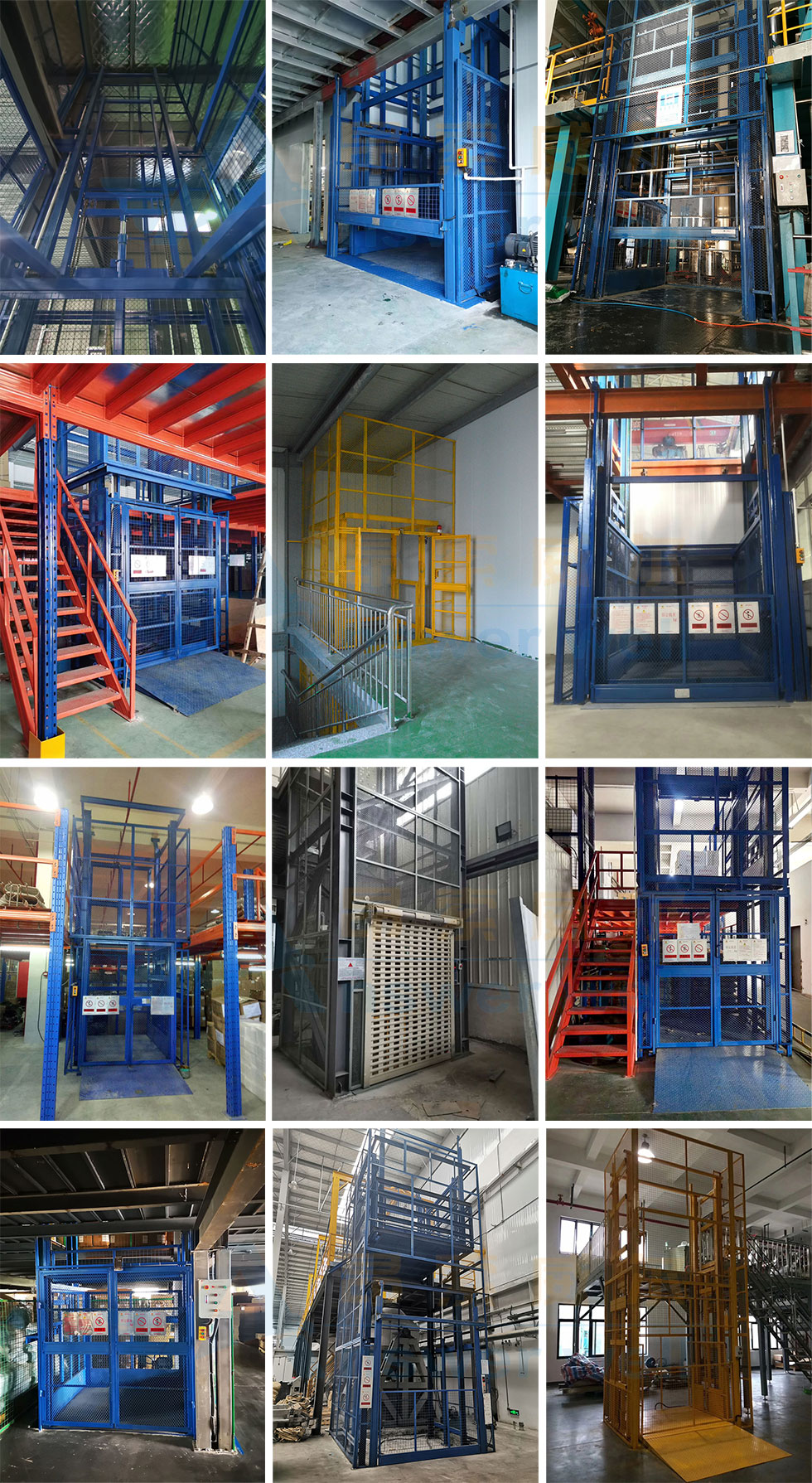

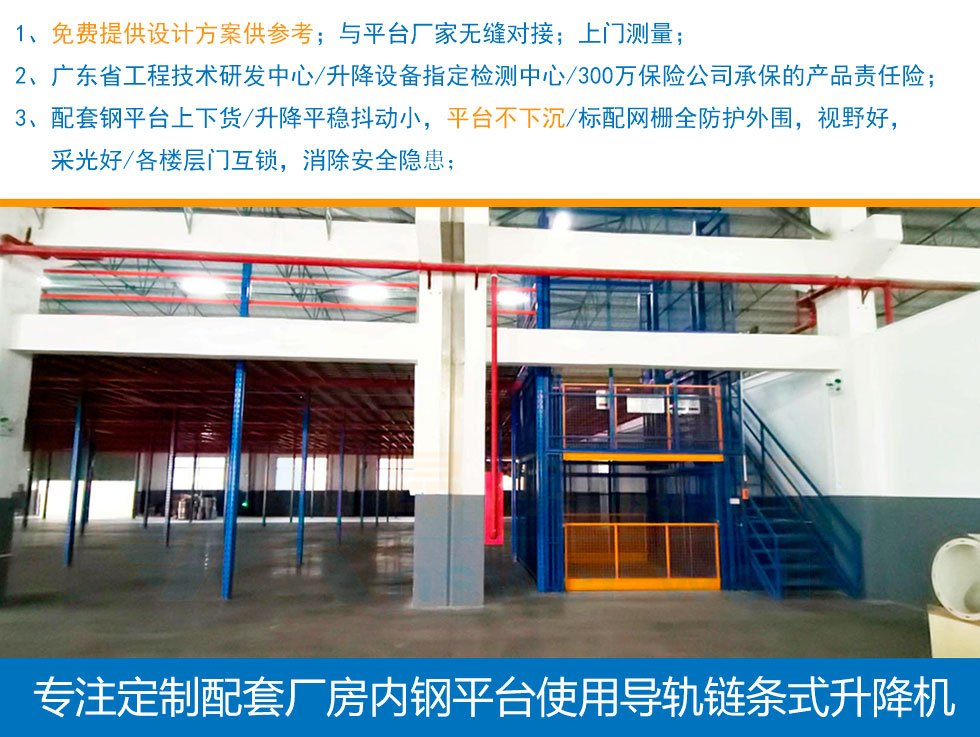

鋼結構導軌升降平臺案例部分實拍
